تعریف اجمالی مکانیکال سیل

یک مکانیکال سیل از دو بخش اصلی تشکیل شده است: یک بخش ثابت که به محفظه دستگاه متصل است و یک بخش چرخان که بر روی شفت نصب می‌شود. این دو بخش با استفاده از نیروهای هیدرولیکی و مکانیکی (مانند فنر) در تماس با یکدیگر نگه داشته می‌شوند و یک سطح آب‌بندی ایجاد می‌کنند که از نشت سیال جلوگیری می‌کند .

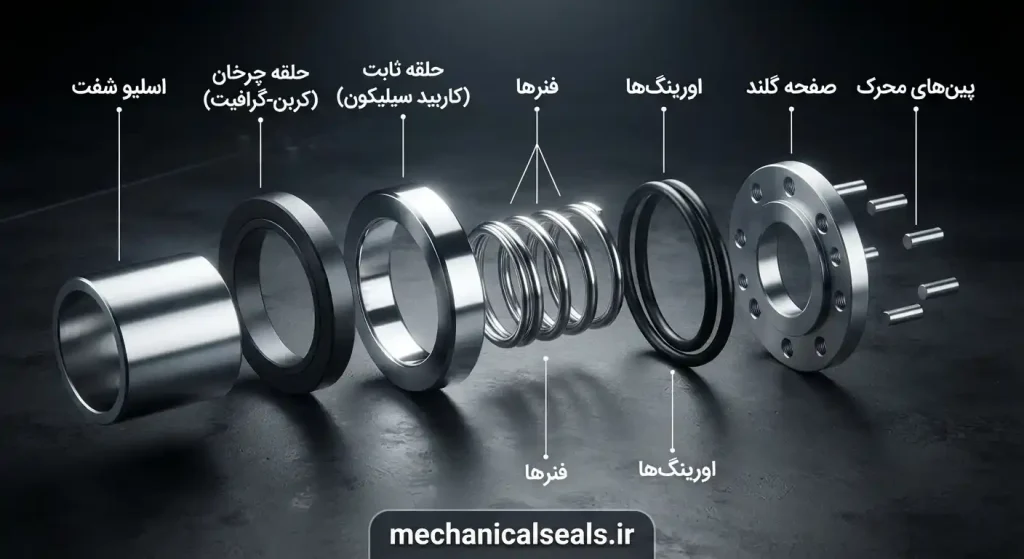

اجزای اصلی مکانیکال سیل

یک مکانیکال سیل کامل برای انجام وظیفه خود، به چهار دسته اصلی از قطعات نیاز دارد:

۱. سطوح آب‌بندی اولیه (Primary Sealing Elements)

این بخش، قلب تپنده یک مکانیکال سیل محسوب می‌شود. سطوح آب‌بندی اولیه شامل دو حلقه هستند که در تماس با یکدیگر قرار می‌گیرند :

• حلقه چرخان (Rotary Ring یا Primary Ring): این حلقه بر روی شفت دستگاه سوار شده و با آن می‌چرخد. معمولاً از جنس مواد نرم‌تری مانند کربن-گرافیت ساخته می‌شود تا در برابر حلقه ثابت، اصطکاک کمتری ایجاد کند .
• حلقه ثابت (Stationary Ring یا Mating Ring): این حلقه در محفظه ثابت دستگاه نصب می‌شود و حرکت نمی‌کند. جنس آن معمولاً از مواد سخت و مقاوم به سایش مانند کاربید سیلیکون، کاربید تنگستن یا سرامیک انتخاب می‌شود تا در مقابل سایش ناشی از اصطکاک با حلقه چرخان مقاوم باشد .

این دو حلقه با دقت بسیار بالایی به یکدیگر مماس می‌شوند (صافی سطح در حد میکرون). یک لایه نازک از سیال بین این دو سطح، نقش روان‌کننده را ایفا کرده و از سایش و گرم شدن بیش از حد آن‌ها جلوگیری می‌کند .

۲. سطوح آب‌بندی ثانویه (Secondary Sealing Elements)

علاوه بر سطح تماس اصلی، سیال ممکن است از نقاط اتصال اجزای دیگر نیز نشت کند. برای جلوگیری از این نشتی‌ها، از آب‌بندهای ثانویه استفاده می‌شود . این آب‌بندها که اغلب به صورت اورینگ (O-ring) یا گسکت (Gasket) هستند، دو دسته‌اند:

• آب‌بند ثانویه استاتیک (Static): در نقاطی استفاده می‌شوند که دو قطعه نسبت به یکدیگر حرکت ندارند، مانند محل اتصال حلقه ثابت به محفظه دستگاه .
• آب‌بند ثانویه دینامیک (Dynamic): در نقاطی به کار می‌روند که یک قطعه نسبت به دیگری حرکت محوری جزئی دارد. به عنوان مثال، جایی که یک حلقه برای جبران نیروها، کمی روی شفت به عقب و جلو حرکت می‌کند، اورینگ از نشت سیال از این نقطه جلوگیری می‌کند .

۳. مکانیزم تولید نیروی بسته‌شونده (Closing Force یا Load Elements)

برای اینکه سطوح آب‌بندی اولیه همواره در تماس با یکدیگر باقی بمانند، به نیرویی نیاز است که آن‌ها را به هم فشار دهد. این نیرو توسط عناصر بارگذار تامین می‌شود :

• فنرها: رایج‌ترین روش، استفاده از فنر است. فنرها می‌توانند به صورت یک فنر بزرگ (Single Spring)، چند فنر کوچک (Multiple Springs) یا به صورت فنر فلزی یا الاستومری بشکه‌ای (Bellows) باشند . این فنرها در زمان راه‌اندازی و یا زمانی که فشار سیال کم است، از جدا شدن سطوح آب‌بندی جلوگیری می‌کنند .

۴. مکانیزم انتقال نیروی محرکه (Drive Elements)

حلقه چرخان باید نیروی چرخشی شفت را دریافت کند و با آن بچرخد، در حالی که حلقه ثابت نباید بچرخد. این وظیفه بر عهده عناصر محرک است :

• برای چرخاندن حلقه‌ها، از روش‌هایی مانند پین‌ها، پیچ‌های تنظیم (Set Screws) یا ایجاد برجستگی و فرورفتگی (Dents and Tabs) بر روی قطعات استفاده می‌شود تا حلقه چرخان به همراه شفت حرکت کند .
• برای ثابت نگه داشتن حلقه ثابت، از پین‌های ضد چرخش (Whirl-stop Pins) که در محفظه دستگاه تعبیه می‌شوند، استفاده می‌گردد .

اجزای کمکی و اتصالات (Adaptive Hardware)

علاوه بر چهار جزء اصلی، قطعات دیگری نیز برای نصب و راه‌اندازی مکانیکال سیل مورد نیاز هستند:

• گلند پلیت (Gland Plate) یا صفحه انتهایی: قطعه‌ای است که برای نصب و نگهداری اجزای ثابت مکانیکال سیل بر روی محفظه دستگاه استفاده می‌شود .
• اسلیو (Sleeve) یا بوش: روی شفت نصب می‌شود تا از شفت در برابر سایش و خوردگی محافظت کرده و سطح مناسبی برای نصب حلقه‌های چرخان فراهم آورد .
• مکانیکال سیل کارتریجی (Cartridge Seal): در این نوع سیل‌ها، تمام اجزای اصلی و کمکی در یک مجموعه واحد و از پیش مونتاژ شده ارائه می‌شوند که نصب را بسیار آسان‌تر و دقیق‌تر می‌کند .

نکات کلیدی در انتخاب و نگهداری

• انتخاب جنس: انتخاب جنس سطوح آب‌بندی (کربن، کاربید سیلیکون، سرامیک و …) به نوع سیال، دما و فشار کاری بستگی دارد .
• تعادل سیل (Balanced vs. Unbalanced): در سیل‌های متعادل، فشار سیال به گونه‌ای طراحی می‌شود که نیروی کمتری به سطوح آب‌بندی وارد کند، که این امر باعث افزایش طول عمر و کاهش اصطکاک می‌شود .
• اهمیت آب‌بندهای ثانویه: از اورینگ‌ها و گسکت‌ها به عنوان نقاط کلیدی برای جلوگیری از نشتی در نقاط اتصال غافل نشوید، چرا که خرابی آن‌ها یکی از دلایل اصلی نشتی است .

با شناخت دقیق این اجزا و عملکرد هر یک، می‌توانید بهترین تصمیم را برای انتخاب، نصب و نگهداری مکانیکال سیل‌ها در صنعت خود بگیرید و از عملکرد مطمئن و بهینه تجهیزات دوار خود اطمینان حاصل کنید.
