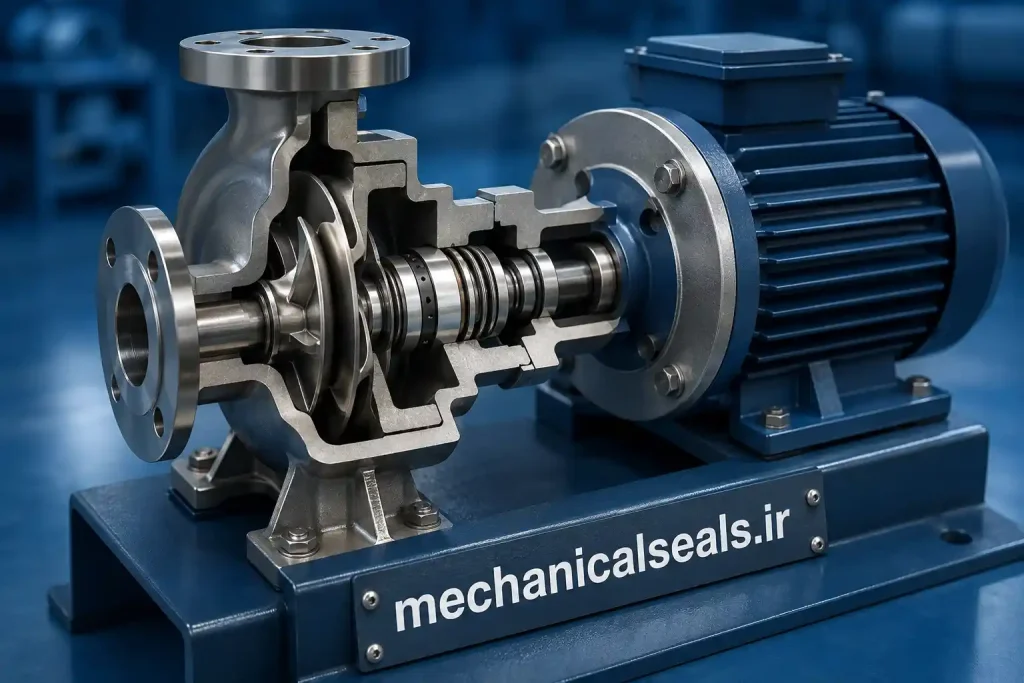

مکانیکال سیل پمپ سانتریفیوژ: راهنمای جامع
۱. مکانیکال سیل چیست و چگونه کار میکند؟
مکانیکال سیل یک قطعه آببندی دقیق و ظریف است که جایگزین روشهای قدیمیتر مانند نَشیم (گلند پکینگ) شده است. عملکرد آن بر اساس ایجاد یک درز آببند بسیار دقیق بین دو سطح صیقلی استوار است:
- اجزای اصلی: یک سیل از دو بخش اصلی تشکیل شده است: یک بخش گردان (Rotating Ring) که به شفت پمپ متصل شده و با آن میچرخد، و یک بخش ثابت (Stationary Ring) که به محفظه یا بدنه پمپ متصل است.
- ایجاد آببندی: این دو بخش دارای سطوحی بسیار صاف و صیقلی هستند که در تماس با یکدیگر قرار میگیرند. یک فنر یا عضو الاستیک، نیروی لازم برای نگهداری این دو سطح در مجاورت هم را فراهم میکند.
- لایه روانکار: در حین کار، یک لایه نازک از سیال پمپشده بین این دو سطح تشکیل میشود که نقش روانکننده را ایفا کرده و از تماس خشک و سایش سریع سطوح جلوگیری میکند.
۲. اهمیت و کاربرد در صنعت
امروزه مکانیکال سیلها به دلیل عملکرد قابلاطمینانتر و کاهش چشمگیر نشتی، به استانداردی در صنایع مختلف تبدیل شدهاند. از جمله مهمترین دلایل استفاده از آنها میتوان به موارد زیر اشاره کرد:
- جلوگیری از آلودگی زیستمحیطی: به ویژه هنگام پمپاژ سیالات شیمیایی، نفتی یا خطرناک که نشت آنها میتواند عواقب جبرانناپذیری داشته باشد.
- کاهش تلفات محصول: جلوگیری از هدررفت سیالات گرانقیمت فرآیندی.
- ایمنی بیشتر: کاهش خطرات ناشی از نشت سیالات داغ، تحت فشار یا قابل اشتعال.
۳. نکات طلایی برای افزایش عمر مفید
عمر مکانیکال سیل به شدت به شرایط کاری و نحوه نگهداری از آن بستگی دارد. رعایت نکات زیر میتواند به طور قابلتوجهی از خرابیهای زودهنگام جلوگیری کند:
- جلوگیری از کارکرد خشک (Dry Running): مهمترین عامل خرابی سیل، کارکرد پمپ بدون سیال است. در این حالت، لایه روانکار بین دو سطح از بین رفته و سطوح در اثر تماس خشک با سرعت بالا، دچار سوختگی و خرابی فوری میشوند. برای جلوگیری از این مشکل، باید از کافی بودن NPSHa نسبت به NPSHr اطمینان حاصل کرد.
- حفظ تمیزی سیال: وجود ذرات جامد و ساینده در سیال مانند ماسه یا خردههای فلزی، بهسرعت سطوح صیقلی سیل را خراش داده و باعث نشتی میشود. استفاده از سیستمهای فیلتراسیون یا سیکلونها (مانند Plan 31 در استاندارد API) میتواند مفید باشد.
- کنترل دما و فشار: دمای بیش از حد محفظه سیل یا نوسانات فشار، میتواند به اجزای الاستومری (اورینگها) آسیب زده یا باعث تبخیر سیال در محل سیل شود. استفاده از سیستمهای فلاشینگ (شستشو) مانند Plan 21 و 23 در استاندارد API 682 برای کنترل دما بسیار رایج است.
- هممحورسازی دقیق: هرگونه لرزش یا ناهممحوری در شفت و پمپ، باعث وارد شدن نیروهای نامتعادل به سیل و کاهش طول عمر آن میشود.
۴. نصب صحیح، کلید عملکرد طولانیمدت
نصب مکانیکال سیل یک کار تخصصی است و حتی بهترین سیلها در صورت نصب اشتباه، به سرعت از کار میافتند. فرآیند نصب اصولی شامل مراحل حیاتی زیر است:
- بازرسی تجهیزات قبل از نصب: قبل از هر اقدامی، باید از سلامت قطعات پمپ اطمینان حاصل کرد. معیارهای کلیدی عبارتند از:
- لرزش شفت (Shaft Runout): نباید از ۰.۰۰۲ اینچ (حدود ۵۰ میکرون) تجاوز کند.
- هممحوری محفظه سیل (Bore Concentricity): باید کمتر از ۰.۰۰۵ اینچ باشد.
- کیفیت سطح (Surface Finish): سطح شفت در محلی که اورینگ با آن در تماس است باید کاملاً صیقلی و عاری از هرگونه خش و شیار باشد (معمولاً کمتر از ۳۲ میکرواینچ RMS).
- تمیزکاری کامل: تمامی سطوح باید با یک دستمال بدون پرز و حلال مناسب، کاملاً تمیز شوند.
- روغنکاری صحیح اورینگها: قبل از نصب، اورینگها باید با روغن یا گریس سازگار با جنس آنها (مثلاً استفاده نکردن از روانکارهای نفتی برای اورینگهای EPDM) روغنکاری شوند تا هنگام سوار شدن، دچار پیچخوردگی یا پارگی نشوند.
- استفاده از ابزار مناسب: هرگز با چکش یا ابزار فلزی به سطح سیل ضربه نزنید. برای قرار دادن قطعات در جای خود از یک بوش (پوش) پلاستیکی یا یک لوله با قطر مناسب استفاده کنید تا به سطوح صیقلی آسیب نرسد.
۵. انواع مکانیکال سیل بر اساس ساختار
انتخاب نوع سیل به شرایط کاری (فشار، دما، نوع سیال) وابسته است:
| نوع سیل | توضیحات و کاربرد |
|---|---|
| سیل تکصورته (Single Seal) | سادهترین و رایجترین نوع که از یک جفت سطح آببندی تشکیل شده است. برای اغلب کاربردهای عمومی مناسب است. |
| سیل دوصورته (Double Seal) | دارای دو جفت سطح آببندی است که با یک سیال واسط (بافر یا باریر) کار میکند. برای سیالات بسیار خطرناک، سمی یا قابل اشتعال استفاده میشود تا امنیت بیشتری فراهم کند. |
| سیل کارتریجی (Cartridge Seal) | تمام اجزا به صورت یک مجموعه یکپارچه از پیش مونتاژ شدهاند. نصب آن بسیار آسانتر است و نیاز به تنظیمات پیچیده در محل را کاهش میدهد. استاندارد API 682 بر اساس این نوع سیل طراحی شده است. |
| سیل اسپلیت (Split Seal) | از دو نیمه تشکیل شده است که امکان تعویض سیل بدون نیاز به باز کردن کامل پمپ و جدا کردن موتور را فراهم میکند. این ویژگی برای تعمیرات اضطراری و زمانی که توقف خط تولید هزینهبر است، بسیار ارزشمند است. |
جمعبندی
مکانیکال سیل، یکی از حیاتیترین و در عین حال آسیبپذیرترین اجزای پمپهای سانتریفیوژ است. درک صحیح از عملکرد، علل خرابی و رعایت دقیق اصول نصب و نگهداری، مهمترین گامها برای دستیابی به حداکثر راندمان و طول عمر این قطعه حیاتی هستند. سرمایهگذاری بر روی یک سیل باکیفیت و نصب اصولی آن، هزینههای تعمیرات و توقفات ناخواسته را به طور چشمگیری کاهش خواهد داد.
