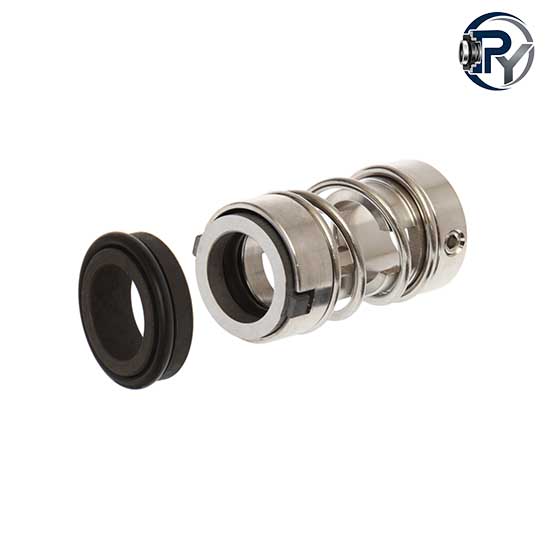

مکانیکال سیل GF01 گراندفوس Grundfos 706E

یک سیل نیمه‌کارتریجی (Semi-Cartridge) و پین‌دار (Pin-Drive) است که به‌طور اختصاصی توسط شرکت‌های تولیدکننده آب‌بند (مانند بورگمن) برای پمپ‌های عمودی طبقاتی فشار قوی گراندفوس (Grundfos) مانند سری CR, CRI, CRN طراحی شده است.

طراحی نیمه‌کارتریجی (Semi-Cartridge): این سیل به‌صورت یکپارچه در کارخانه مونتاژ شده و دارای نگهدارنده‌های تنظیم‌کننده است که نصب آن را بسیار آسان کرده و از خطاهای انسانی حین نصب جلوگیری می‌کند.
ساختار پین‌دار (Pin-Drive): در تصویر به‌وضوح پین‌های فلزی روی بدنه مشاهده می‌شوند. این پین‌ها مستقیماً با شفت درگیر شده و گشتاور را منتقل می‌کنند. این طراحی باعث می‌شود اورینگ لغزشی ثانویه (که روی شفت است) تحت فشار مستقیم دوران قرار نگیرد و عمر طولانی‌تری داشته باشد.
استحکام در فشار بالا: این ساختار برای پمپ‌های عمودی که با فشار بالا کار می‌کنند بسیار مقاوم و قابل اعتماد است.
مستقل از جهت دوران: عملکرد سیل به جهت چرخش شفت پمپ (راست‌گرد یا چپ‌گرد) بستگی ندارد.

قطر شفت (d1):معمولاً ۱۲، ۱۶، و ۲۲ میلی‌متر (رایج‌ترین سایزها برای CR)
فشار کاری: تا۱۶ الی ۲۵ بار (1.6 - 2.5 MPa) (بسته به فشار پمپ سری CR)
دمای کاری:۳۰- تا ۱۲۰+ درجه سانتی‌گراد (بسته به اورینگ و سیال)
سرعت خطی: تا ۱۶ متر بر ثانیه

سطوح درگیر (Face Materials):
- سیلیکون کارباید روی سیلیکون کارباید (SiC/SiC): رایج‌ترین انتخاب (HQQE)؛ مقاومت عالی در برابر سایش، آب داغ، ذرات معلق و شوک‌های حرارتی.
- تنگستن کارباید (TC/TC): مقاوم‌تر در برابر ضربه و فشارهای ناگهانی.
الاستومرها (اورینگ‌ها):
- EPDM (کد E در گراندفوس): استاندارد آب داغ، سیستم‌های گرمایشی و آب آشامیدنی.
- Viton / FKM (کد V): مقاوم در برابر مواد نفتی، روغن‌های داغ و مواد شیمیایی خاص.
- FXM / Kalrez: برای سیالات فوق‌العاده خورنده و دماهای بالا (تا ۱۵۰+).
قطعات فلزی: استنلس استیل ۳۱۶ (AISI 316) برای مقاومت بالا در برابر خوردگی.

پمپ‌های عمودی طبقاتی گراندفوس (سری CR 1, CR 3, CR 5, CR 10, CR 15, CR 20 و مدل‌های مشابه CRI/CRN).
بوستر پمپ‌های آبرسانی و آتش‌نشانی با فشار بالا.
سیستم‌های تصفیه آب صنعتی (اسمز معکوس - RO) که با فشار بالا کار می‌کنند.
تغذیه دیگ‌های بخار کوچک و متوسط.
سیرکولاسیون آب داغ صنعتی.
